Решетка ступенчатая
Ступенчатые решетки могут устанавливаться в зданиях решеток на площадке очистных сооружений после предварительной грубой механической очистки, защищающей решетку от попадания на нее особо крупных отбросов.
Ступенчатые решетки предназначены для тонкой очистки - извлечения из производственных и хозяйственно-бытовых сточных вод средних и мелких отбросов с последующей их механизированной выгрузкой на транспортирующее устройство или в мусоросборник.
Решетки предназначены для использования в сточных водах с рН=6,5÷8,5. Климатическое исполнение решеток УХЛ 4 по ГОСТ 15150-69.

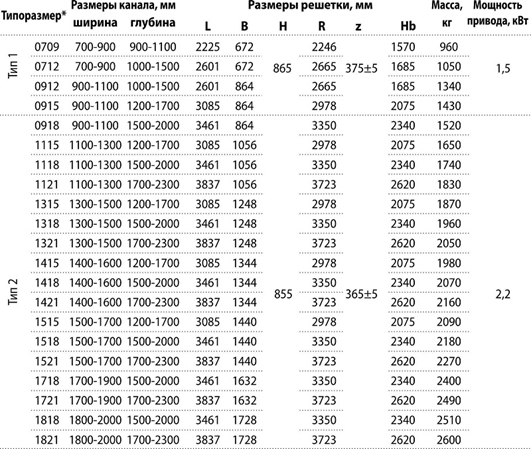

Решетки изготавливаются из коррозионностойкой стали AISI304, AISI316 по запросу различных типоразмеров. Типоразмеры ступенчатых решеток подбираются в зависимости от состава сточных вод и геометрических размеров подводящих каналов.

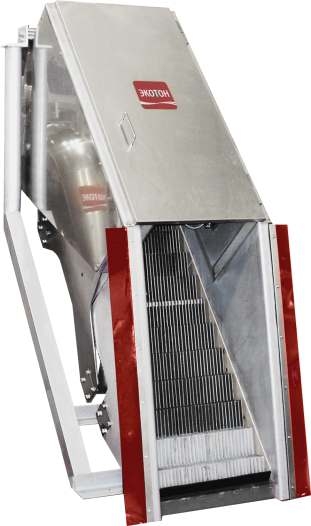

Ступенчатая решетка представляет собой два пакета пластин из нержавеющей стали ступенчатой формы (подвижный и неподвижный), заключенных в корпус решетки. Подвижные и неподвижные пластины располагаются друг между другом. Подвижный пакет пластин связан с мотор-редуктором через шатун, что обеспечивает ему колебательное движение.
Прозор между пластинами устанавливается 5 мм, и поддерживается полимерными прокладками с низким коэффициентом трения.
Решетка устанавливается на специальную подставку, «лапы» которой крепятся к полу по обе стороны от канала. При этом сама решетка подвижно закрепляется на поперечной балке, и может подниматься над каналом для обслуживания.
В нижней части решетки устанавливается устройство для пневматического удаления осажденного песка – для устранения помех движению подвижного пакета пластин
