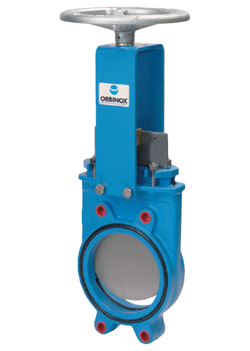

Двусторонний шиберный затвор  серии EB

Двусторонние ножевые затворы типа EB предназначены для применения в различных отраслях промышленности.

Конструкция корпуса и седлового уплотнения исключает возможность засорения затвора твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:

• Очистные сооружения, хозяйственно-бытовые/фекальные сточные воды и канализационные сети;
• Пищевая промышленность;
• Химическая промышленность и другие.

Затворы большего диаметра поставляются на заказ.

Установка

Рекомендуется устанавливать шиберные затворы вертикально на горизонтальном трубопроводе. Стандартное фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца

Описание шиберного (ножевого) затвора  типа ЕВ

Корпус

Межфланцевое цельнолитое исполнение на диаметрах до 500 мм. На больших диаметрах предусмотрены ребра жесткости для усиления конструкции. Корпус затвора диаметром более 600 мм состоит из двух частей, соединенных между собой болтами. Отлитые совместно с корпусом клинья и направляющие обеспечивают надежное закрытие затвора независимо от направления потока. Полнопроходное исполнение обуславливает высокую пропускную способность и минимальные потери давления. Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие. Наличие уплотнительного кольца из EPDM по всей окружности внешней кромки задвижки исключает необходимость использования прокладочного материала при монтаже задвижки между фланцами.

Нож

Cтандартное исполнение из нержавеющей стали. Нож отполирован с обеих сторон для предотвращения защемления и повреждения уплотнений.

Уплотнение по корпусу

Долговечное уплотнение из нескольких витков синтетического волокна с PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения. Конструкция седлового уплотнения обеспечивает надежное закрытие при любом направлении потока.

Невыдвижной шток

Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока.

Управление

Возможны варианты комплектации затвора штурвалом (невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом (выдвижной и невыдвижной шток).

Бугель

Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали).Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.

Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую коррозионную стойкость, а также высокоэстетичный вид затвора. Стандартный цвет ножевых затворов – синий.

Дополнительные материалы

На заказ ножевой затвор может быть выполнен из следующих материалов:

• Корпус: CF8M (некоторые диаметры).
• Шток: AISI 316 или 316 Ti.
• Нож: AISI 316 или 304.

Управление шиберными (ножевыми) затворами  типа ЕВ

Ручные

• штурвал (невыдвижной шток);
• штурвал ( выдвижной шток);
• цепной (невыдвижной шток);
• рычажный;
• конический редуктор (невыдвижной шток).

Сервоприводы

• электрический (выдвижной и невыдвижной шток);
• пневматический двойного действия;
• пневматический одностороннего действия с возвратной пружиной (DN 50–200) или с демпферной емкостью (DN 250–1200);
• гидравлический.

Аксессуары

• механические ограничители;
• устройства блокировки;
• ручные дублеры;
• соленоидные клапаны;
• позиционеры;
• концевые выключатели;
• бесконтактные выключатели;
• удлинения штока
